En tant que fournisseur d'éléments céramiques PT100, on me demande souvent comment utiliser efficacement ces composants dans un système de contrôle. Dans cet article de blog, je fournirai un guide complet sur l'intégration d'un élément en céramique PT100 dans un système de contrôle, couvrant tout, de la compréhension de ses bases à la mise en œuvre pratique et au dépannage.
Comprendre l'élément en céramique PT100
L'élément céramique PT100 est un type de détecteur de température à résistance (RTD). Les RTD sont des capteurs de température qui fonctionnent sur le principe selon lequel la résistance électrique d'un métal change avec la température. Dans le cas d'un PT100, le « PT » signifie platine, qui est le métal utilisé dans le capteur, et « 100 » indique qu'il possède une résistance de 100 ohms à 0°C.
Les éléments en céramique sont préférés dans de nombreuses applications en raison de leur grande précision, stabilité et résistance aux environnements difficiles. Ils peuvent résister à des températures élevées et sont moins sujets aux dommages mécaniques que les autres types de RTD. L'encapsulation en céramique offre une excellente protection à l'élément de détection en platine, garantissant des performances fiables sur une longue période.
Sélection du bon élément en céramique PT100 pour votre système de contrôle
Avant d'intégrer un élément en céramique PT100 dans votre système de contrôle, il est crucial de sélectionner celui qui convient à votre application spécifique. Tenez compte des facteurs suivants :
- Plage de température: Différents éléments en céramique PT100 ont des plages de température différentes. Assurez-vous d’en choisir un qui peut gérer les températures minimales et maximales de votre application.
- Exigences de précision: La précision d'un élément en céramique PT100 peut varier. Pour les applications où une mesure précise de la température est essentielle, comme dans la recherche scientifique ou la fabrication de haute précision, choisissez un élément de haute précision.
- Temps de réponse: Dans certaines applications, un temps de réponse rapide est essentiel. Le temps de réponse de l'élément céramique PT100 dépend de facteurs tels que sa taille et la conductivité thermique de l'environnement.
En tant que fournisseur, nous proposons une large gamme deÉlément en céramique PT100options pour répondre à diverses exigences.
Câblage et connexion
Un câblage et une connexion appropriés sont essentiels au fonctionnement précis de l'élément en céramique PT100 dans un système de contrôle. Les configurations de câblage les plus courantes pour les capteurs PT100 sont les connexions à 2 fils, 3 fils et 4 fils.
- 2 - Connexion des fils: C'est la configuration la plus simple mais elle est moins précise car la résistance des fils s'ajoute à la résistance du capteur. Il convient aux applications où une grande précision n’est pas requise.
- 3 - Connexion des fils: Cette configuration compense la résistance du fil, fournissant des mesures de température plus précises par rapport à la connexion à 2 fils.
- 4 - Connexion des fils: La connexion à 4 fils offre la plus grande précision car elle élimine complètement l'effet de la résistance des fils. Il est couramment utilisé dans les applications où une mesure précise de la température est cruciale.
Lors du câblage de l'élément en céramique PT100, veillez à utiliser des fils de haute qualité à faible résistance. Assurez-vous également que les connexions sont sécurisées pour éviter toute connexion desserrée qui pourrait provoquer des erreurs de mesure.
Conditionnement et mesure du signal
Une fois l'élément céramique PT100 connecté, l'étape suivante est le conditionnement et la mesure du signal. La résistance du PT100 change avec la température, et ce changement de résistance doit être converti en un signal électrique utilisable.
Une méthode courante pour mesurer la résistance d'un PT100 consiste à utiliser un circuit en pont de Wheatstone. Le pont de Wheatstone peut mesurer avec précision les petits changements de résistance du PT100. Après le circuit en pont, la tension de sortie est généralement amplifiée puis convertie en signal numérique à l'aide d'un convertisseur analogique-numérique (CAN).
Le système de contrôle utilise ensuite les données numériques de température à diverses fins, telles que le contrôle des radiateurs ou des refroidisseurs, la surveillance des processus ou le déclenchement d'alarmes.
Étalonnage
L'étalonnage est une étape importante pour garantir la précision des mesures de température. Au fil du temps, la précision de l'élément en céramique PT100 peut dériver en raison de facteurs tels que le vieillissement et les conditions environnementales. Un étalonnage régulier peut aider à maintenir la précision du capteur.
L'étalonnage consiste à comparer les mesures de l'élément en céramique PT100 avec une référence de température connue. Le processus d'étalonnage peut inclure l'ajustement du gain et du décalage du circuit de conditionnement de signal pour correspondre aux valeurs de température réelles.
Intégration avec le système de contrôle
Après le conditionnement et l'étalonnage du signal, l'élément céramique PT100 doit être intégré au système de contrôle. Le système de contrôle peut être un contrôleur logique programmable (PLC), un système de contrôle distribué (DCS) ou un système basé sur un microcontrôleur.
Les données de température de l'élément céramique PT100 sont envoyées au système de contrôle via des interfaces de communication appropriées, telles que des modules d'entrée analogiques ou des ports de communication série. Le système de contrôle utilise ensuite les données de température pour exécuter des algorithmes de contrôle, tels que le contrôle proportionnel-intégral-dérivé (PID), afin de maintenir la température souhaitée dans le processus.
Dépannage
Même avec une installation et un calibrage corrects, des problèmes peuvent toujours survenir dans le système. Voici quelques problèmes courants et leurs solutions possibles :
- Lectures de température inexactes: Cela peut être dû à un câblage incorrect, à des dommages au capteur ou à des problèmes d'étalonnage. Vérifiez les connexions de câblage, inspectez le capteur pour détecter tout dommage physique et recalibrez le capteur si nécessaire.
- Pas de signal ou signal irrégulier: Une connexion desserrée, un circuit de conditionnement du signal défectueux ou un capteur endommagé pourraient en être la cause. Vérifiez toutes les connexions et testez le circuit de conditionnement du signal. Si le problème persiste, le capteur devra peut-être être remplacé.
- Dérive du capteur: Au fil du temps, le capteur peut subir une dérive, entraînant des mesures de température inexactes. Un étalonnage périodique peut aider à atténuer ce problème.
Produits complémentaires

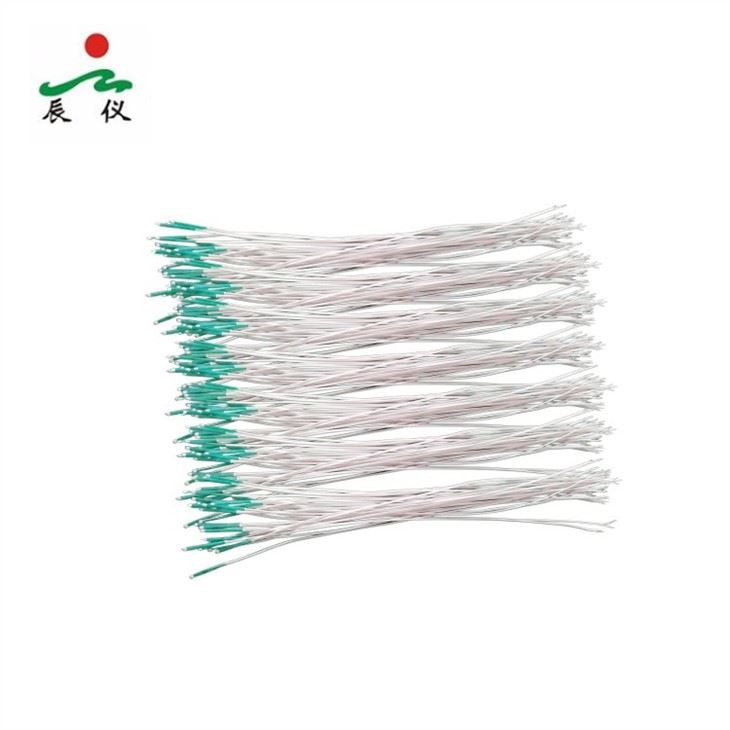

En plus de l'élément en céramique PT100, nous proposons également d'autres produits connexes qui peuvent améliorer les performances de votre système de contrôle. Par exemple, notreCapteur RTD WZPM PT100 avec ruban Kaptonest idéal pour la mesure de la température de surface, tandis que leSonde RTD PT200fournit une caractéristique de résistance à la température différente pour des applications spécifiques.
Contact pour achat et consultation
Si vous êtes intéressé par nos éléments en céramique PT100 ou si vous avez besoin de plus d'informations sur la façon de les utiliser dans votre système de contrôle, n'hésitez pas à nous contacter. Nous disposons d'une équipe d'ingénieurs expérimentés qui peuvent vous fournir une assistance technique et vous aider à sélectionner les meilleurs produits pour vos besoins. Que vous soyez un petit fabricant ou une entreprise industrielle à grande échelle, nous nous engageons à fournir des produits de haute qualité et un excellent service client.
Références
- "Manuel de mesure de la température", Omega Engineering
- "Technologies industrielles de mesure et de contrôle de la température", ISA (International Society of Automation)
