Comment installer un thermocouple de forme en L?

Installation d'un thermocouple de forme en L: un guide complet

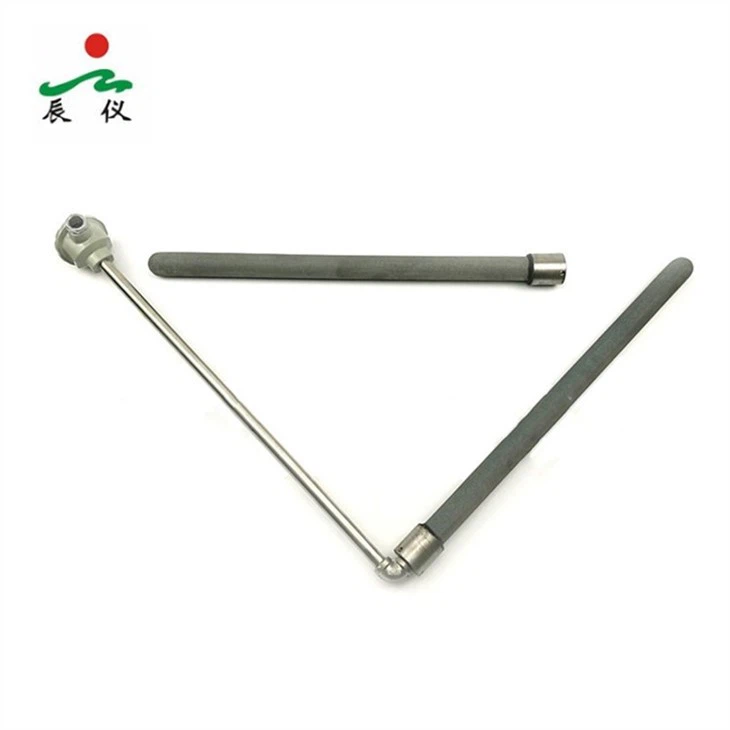

En tant que fournisseur de confiance deL Thermocouple de forme, Je comprends l'importance d'un processus d'installation approprié. Un thermocouple de forme en L, également connu sous le nom deThermocouple à angle droit, est un capteur de température spécialisé conçu pour mesurer la température dans les espaces durs - pour atteindre ou confinés. Dans ce blog, je vous fournirai un guide détaillé sur la façon d'installer correctement un thermocouple de forme en L.

Comprendre le thermocouple de forme L

Avant de démarrer le processus d'installation, il est essentiel de comprendre les composants de base et les principes de travail d'un thermocouple de forme en L. Un thermocouple de forme en L se compose de deux fils métalliques différents joints à une extrémité pour former une jonction de mesure. Lorsqu'il y a une différence de température entre la jonction de mesure et la jonction de référence, une petite tension est générée, qui est proportionnelle à la différence de température. Cette tension peut être mesurée et convertie en lecture de température.

Préparations d'installation préalables

1. Sécurité d'abord
2. Assurez-vous que vous portez un équipement de protection personnel approprié (EPI), tels que des lunettes de sécurité et des gants. Ceci est particulièrement important si vous travaillez dans un environnement industriel où il peut y avoir des surfaces chaudes, des produits chimiques ou d'autres dangers.
3. Éteignez l'alimentation de l'équipement où le thermocouple sera installé. Cela empêchera les chocs électriques et autres accidents pendant le processus d'installation.
4. Rassemblez les outils nécessaires
5. Vous aurez besoin d'un ensemble d'outils à main de base, y compris un tournevis, une pince et une décapante de fil. Le type de tournevis requis dépendra du matériel de montage du thermocouple et de l'équipement.
6. Un multimètre peut être utile pour tester le thermocouple avant et après l'installation pour s'assurer qu'il fonctionne correctement.
7. Inspecter le thermocouple
8. Examinez soigneusement le thermocouple de forme L pour tout dommage visible, tel que les fils pliés, l'isolation fissurée ou les connexions lâches. Si vous remarquez des dommages, n'installez pas le thermocouple et contactez votre fournisseur pour un remplacement.
9. Vérifiez les spécifications du thermocouple pour vous assurer qu'elle convient à l'application. Considérez des facteurs tels que la plage de température, la précision et le temps de réponse.

Étapes d'installation

1. Sélectionnez l'emplacement d'installation
2. L'emplacement où vous installez le thermocouple de forme L est crucial pour une mesure précise de la température. Choisissez un emplacement représentatif de la température que vous souhaitez mesurer. Par exemple, si vous mesurez la température d'un fluide dans un tuyau, installez le thermocouple au centre du tuyau où l'écoulement du fluide est le plus uniforme.
3. Évitez d'installer le thermocouple près des sources de chaleur, telles que les radiateurs ou les moteurs, car cela peut provoquer des lectures inexactes. Assurez-vous également que l'emplacement est accessible pour la maintenance et le remplacement futurs.
4. Préparez le trou de montage
5. Si le thermocouple doit être installé dans un tuyau ou un navire, vous devrez percer un trou de montage. La taille du trou doit correspondre au diamètre de la gaine du thermocouple. Utilisez un foret de la taille appropriée et percez le trou perpendiculaire à la surface.
6. Déburr les bords du trou pour éviter d'endommager la gaine du thermocouple lors de l'installation. Vous pouvez utiliser un fichier ou un outil de déburriage pour lisser les bords.
7. Insérer le thermocouple
8. Insérez doucement le thermocouple de forme L dans le trou de montage. Assurez-vous que la jonction de mesure est entièrement insérée dans le milieu dont vous souhaitez mesurer la température. Par exemple, si vous mesurez la température d'un liquide, la jonction de mesure doit être submergée dans le liquide.
9. Si le thermocouple a une gaine filetée, enfilez-la soigneusement dans le trou de montage. Utilisez une clé pour resserrer le thermocouple, mais veillez à ne pas surprendre car cela peut endommager le thermocouple ou la surface de montage.
10. Sécuriser le thermocouple
11. Une fois le thermocouple inséré, utilisez un matériel de montage approprié, comme un raccord de compression ou un contre-écran, pour le fixer en place. Cela empêchera le thermocouple de se déplacer ou de vibrer, ce qui peut affecter la précision de la mesure de la température.
12. Assurez-vous que le thermocouple est fermement sécurisé, mais n'appliquez pas une force excessive qui pourrait endommager le thermocouple.
13. Connectez les fils
14. Dépuisez l'isolation des extrémités des fils de thermocouple à l'aide d'une décapante de fil. Faites attention à ne pas endommager les fils pendant ce processus.
15. Connectez les fils de thermocouple aux bornes appropriées du dispositif de mesure de la température. Assurez-vous que les connexions sont serrées et sécurisées. Vous pouvez utiliser un multimètre pour vérifier la continuité des connexions.
16. Si le thermocouple est unThermocouple de type K doubleAssurez-vous que chaque ensemble de fils est correctement connecté aux canaux correspondants du dispositif de mesure.

Post - Contrôles d'installation

1. Puissance et tester
2. Après avoir terminé l'installation et le câblage, activez l'alimentation de l'équipement. Laissez le système se stabiliser pendant quelques minutes.
3. Utilisez le dispositif de mesure de la température pour vérifier la lecture de la température. Comparez la lecture avec la température attendue ou une température de référence connue. Si la lecture est significativement différente, il peut y avoir un problème avec l'installation ou le thermocouple lui-même.
4. Vérifiez les fuites
5. Si le thermocouple est installé dans un tuyau ou un navire, vérifiez toute fuite autour du trou de montage. Si vous remarquez des fuites, resserrez le matériel de montage ou utilisez un scellant approprié pour éviter de fumer supplémentaires.
6. Inspecter le câblage
7. Inspectez les connexions de câblage pour vous assurer qu'elles sont toujours sécurisées et qu'il n'y a aucun signe de dommage ou de fils lâches. Une connexion lâche peut provoquer des lectures de température inexactes ou même entraîner des problèmes électriques.

Dépannage

Si vous rencontrez des problèmes pendant ou après l'installation du thermocouple de forme L, voici quelques problèmes et solutions courants: 1.Aucune lecture de température- Vérifiez les connexions de câblage pour vous assurer qu'elles sont correctes et serrées. Une connexion lâche ou incorrecte peut empêcher le thermocouple d'envoyer un signal au dispositif de mesure. - Utilisez un multimètre pour vérifier la continuité des fils de thermocouple. S'il n'y a pas de continuité, le thermocouple peut être endommagé et doit être remplacé. 2Lecture de température inexacte- Assurez-vous que le thermocouple est installé à l'emplacement correct et que la jonction de mesure est entièrement immergée dans le milieu dont la température est mesurée. - Vérifiez tous les facteurs externes qui peuvent affecter la lecture de la température, tels que les sources de chaleur ou les interférences électromagnétiques. 3 et 3Thermocouple- Si le thermocouple montre des signes de dommages physiques, comme un fil cassé ou une gaine fissurée, remplacez-la immédiatement. L'utilisation d'un thermocouple endommagé peut entraîner des mesures de température inexactes et des risques de sécurité potentiels.

Conclusion

L'installation d'un thermocouple de forme en L nécessite une planification minutieuse, des outils appropriés et une attention aux détails. En suivant les étapes décrites dans ce guide, vous pouvez assurer une installation réussie et une mesure précise de la température. Si vous avez d'autres questions ou si vous avez besoin d'aide pour votre installation de thermocouple en L Forme, n'hésitez pas à nous contacter. Nous sommes là pour vous aider avec tous vos besoins de détection de température et nous sommes impatients de discuter de vos besoins en acquisition. Que vous ayez besoin d'un seul thermocouple ou d'une commande à grande échelle, notre équipe d'experts est prête à vous aider.

Références

• "Manuel de mesure de la température", disponible auprès des principales bibliothèques d'ingénierie.
• Guides d'installation du fabricant pour les thermocouples de forme en L.
